Pour l’emploi du système en parties semi-enterrées, le domaine d’emploi est limité aux zones non termitées au regard de la réglementation en vigueur (cf. arrêté préfectoral).
Le traitement des parties semi-enterrées ne vise que la pose d’un seul rang de panneau isolant (posé horizontalement ou verticalement pour l’isolant en liège expansé et posé uniquement horizontalement pour l’isolant en polystyrène expansé haute densité ou en polystyrène extrudé avec une hauteur comprise entre 15 et 30 cm à partir du niveau du sol après remblaiement.
Le système est destiné à être appliqué sur l’extérieur de murs en maçonnerie et en béton, en complément de nos systèmes.
Ce traitement concerne les murs de 2e ou de 3e catégorie au sens du NF DTU 20.1 P1-1. Il a pour fonction de réduire le pont thermique linéique au niveau de la liaison mur / plancher bas et d’offrir en partie non enterrée un aspect esthétique continu.
Ce traitement concerne les murs de 2e ou de 3e catégorie au sens du NF DTU 20.1 P1-1. Il a pour fonction de réduire le pont thermique linéique au niveau de la liaison mur / plancher bas et d’offrir en partie non enterrée un aspect esthétique continu.
L’étanchéité de la partie enterrée sera préalablement réalisée avec un revêtement adapté au support selon le NF DTU 20.1 P1- 1 § 7.4.2.
La pose de l’isolation en partie semi-enterrée constitue un traitement de point singulier au sens du § 5 du « CPT enduit sur PSE ».
Préparation du support
Imperméabilisation légère
– Sur un support propre et exempt de revêtement anti adhérent (salissures, terre, bitume, graisses), appliquer le primaire avec SOLTHERM B-MB EMULSION dilué à l’eau au 1:5 ou SOLTHERM B-2SM UNI dilué à l’eau au 1:9
– Appliquer SOLTHERM B-MB EMULSION selon les instructions de la fiche technique
Imperméabilisation moyenne
– Sur un support propre et exempt de revêtement anti adhérent (salissures, terre, bitume, graisses), appliquer le primaire avec SOLTHERM B-MB EMULSION dilué à l’eau au 1:5 ou SOLTHERM B-2SM UNI dilué à l’eau au 1:9
– Appliquer SOLTHERM B-1SM EXPRESS, SOLTHERM B-2SM PROFI ou SOLTHERM B-2SM UNI selon les instructions de la fiche technique respective.
Étanchéité lourde
– Sur un support propre et exempt de revêtement anti adhérent (salissures, terre, bitume, graisses), appliquer le primaire avec SOLTHERM B-MB EMULSION dilué à l’eau au 1:5 ou SOLTHERM B-2SM UNI dilué à l’eau au 1:9
– Maroufler un treillis en fibre de verre alcali-résistant avec SOLTHERM B-1SM EXPRESS, SOLTHERM B-2SM PROFI ou SOLTHERM B-2SM UNI selon les instructions de la fiche technique respective.
Pose des panneaux isolants
Utiliser un isolant en PSE haute densité ou PSX polystyrène extrudé
Fixation par collage
Collage par plots avec le produit utilisé pour la réalisation de l’étanchéité/imperméabilisation.
Points singuliers
Les points singuliers (angles, grilles de ventilation, joints de dilatation, etc.) doivent être traités de la même manière que pour le système en façade.
Les profilés et renforts sont collés avec le produit utilisé pour la réalisation de l’étanchéité/imperméabilisation.
La tranche inférieure des panneaux isolants est protégée par une membrane alvéolaire. La tranche supérieure est protégée par le profilé de départ formant goutte d’eau du système en façade.
Réalisation de la couche de protection armée en partie non enterrée
La couche de base armée des panneaux isolants est réalisée avec l’un de nos mortier-colle de marouflage en simple armature normale avec une armature conforme aux indications du § 4.2.6.1 du « CPT enduit sur PSE ».
La couche de protection armée est réalisée de manière standard
En finition, utiliser un enduit/un revêtement résistant à l’eau, à l’humidité, à la saleté, et dont la surface est facile à entretenir (laver) et à imprégner.
Réalisation de la couche de protection armée en partie enterrée
Les opérations de remblaiement devront se faire conformémentaux Règles de l’Art. On pourra en particulier se référer aux dispositions de l’Annexe A qui correspond à l’annexe 3 de l’ancien DTU 12 – chapitre V « Travaux de Terrassement pour le Bâtiment ».
Sur la partie enterrée, l’isolant est recouvert d’une membrane alvéaolaire dont la tranche supérieure sera fini au moyen d’un solin.

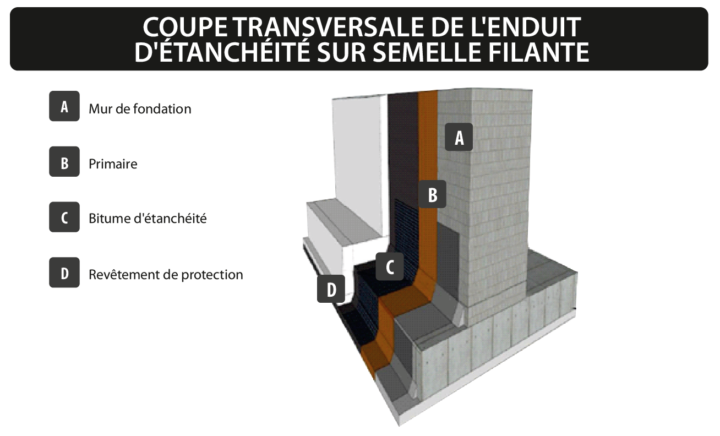

BITUMES D'IMPERMÉABILISATION ET D'ÉTANCHÉITÉ POUR LES FONDATIONS
CATÉGORIES
Choisissez la méthode d’imperméabilisation ou d’étanchéité la plus appropriée en prenant en compte la nature et le type de sol ainsi que le milieu hydrique des fondations:
IMPERMÉBILISATION À L’ÉPREUVE DE L’HUMIDITÉ – LÉGER
Adaptée aux sols bien drainés (permettant à l’eau de pluie de s’infiltrer
assez rapidement sous le niveau des fondations), où le niveau de la
nappe phréatique est faible se situant sous le niveau des fondations de
la construction.
ÉTANCHÉITÉ – MOYEN
Adapté aux sols imperméables, qui ne permettent pas aux eaux de pluie de s’infiltrer rapidement, où le niveau des eaux souterraines se situe sous le niveau des fondations pouvant atteindre occasionnellement le niveau des fondations.
ÉTANCHÉITÉ – LOURD
Adapté à tous types de sols où le niveau de la nappe phréatique est
élevé et peut atteindre le niveau des fondations ou pour les sols
imperméables qui absorbent et drainent l’eau à un rythme plus lent, la maintenant au niveau des fondations.
En conséquence, la pression hydrostatique est exercée contre le revêtement d’étanchéité. L’étanchéité lourde est conçue pour résister à la pression hydrostatique et protéger les fondations contre les infiltrations d’eau.
